Pied-Cheville Testeur
Systèmes de test pour
Prothèses de Pied et de Cheville

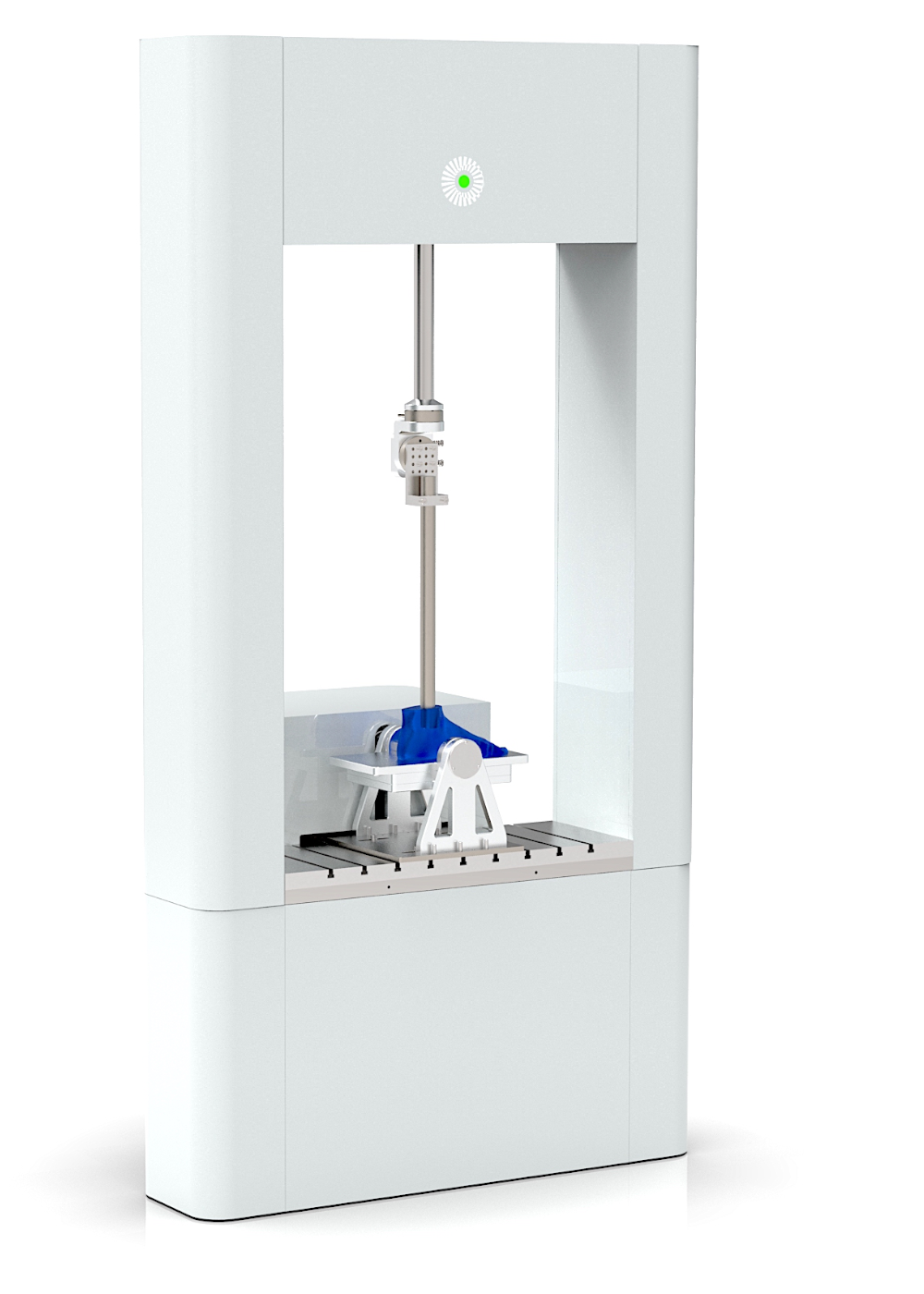

THELKIN propose un simulateur de prothèse de pied et de cheville doté d'une cinématique et d'une technologie de contrôle innovantes, qui peut reproduire avec précision le profil de charge d'une jambe de marche. Basé sur Selon les spécifications de la norme ISO 22675, le système de test du pied et de la cheville se compose d'un cadre de charge à une seule station et à deux axes pour le test du pied et de la cheville.
Spécifications
Spécifications Générales
| Charge Dynamiquemax. | N | +/-10'000 | ||||
| Charge Statique max. | N | +/-5'000 | ||||
| Course Horizontale | mm | +/-150 | ||||
| Fréquence | Hz | 2* | ||||
| Formes de Vague | sinus, triangle, pas | |||||
| Espace de Travail | Hauteur | mm | 1'200 | |||
| Largeur Longueur |
mm mm |
300 800 |
||||
| L'énergie électrique | VAC | 480/230 | ||||
| Poids | kg | 650 |

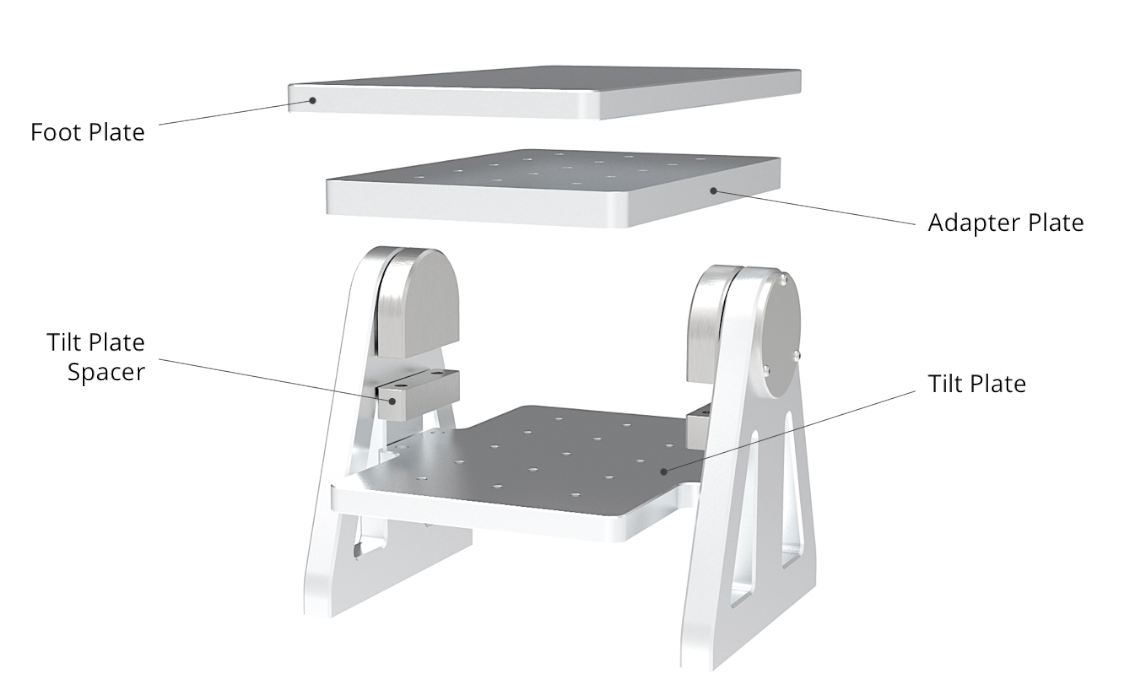

La table basculante peut pivoter de +60° à -60° par rapport à la position horizontale de départ. La table est supportée par des roulements à rouleaux coniques surdimensionnés afin de fournir un pivot à faible friction et sans entretien. La table a la capacité de fournir jusqu'à 600 Nm de couple de pointe. Un transducteur angulaire (ADT) est monté sur l'arbre du pivot pour un contrôle en boucle fermée ; un accouplement est inclus pour protéger le capteur du désalignement de l'arbre et des vibrations. La table peut être verrouillée mécaniquement pour permettre d'utiliser le cadre pour des essais classiques de matériaux et de composants si on le souhaite. Le centre de rotation de l'inclinaison, réglable selon la norme ISO 22675 , comprend des marques d'indication pour les décalages répétitifs, en fonction de la taille du pied.
