Fuss-Knöchel Tester
Prüfsystem für
Fuss-Knöchel Prothesen
THELKIN bietet einen Fuss- und Sprunggelenksprothesensimulator mit innovativer Kinematik und Steuerungstechnik an, der das Belastungsprofil eines Standbeins exakt nachbilden kann. Basierend auf ISO 22675-Spezifikationen besteht das Fuss- und Sprunggelenk-Testsystem aus einem zweiachsigen Ein-Stationen-Lastrahmen für Fuss- und Sprunggelenk-Tests.
Spezifikationen
Allgemeine Spezifikationen
| Dynamische Kraft max. | N | +/-10'000 | ||||
| Statische Kraft max. | N | +/-5'000 | ||||
| Horizontaler Verfahrweg | mm | +/-150 | ||||
| Frequenz | Hz | 2* | ||||
| Wellen-Formen | Sinus, Dreieck, Schrittweite | |||||

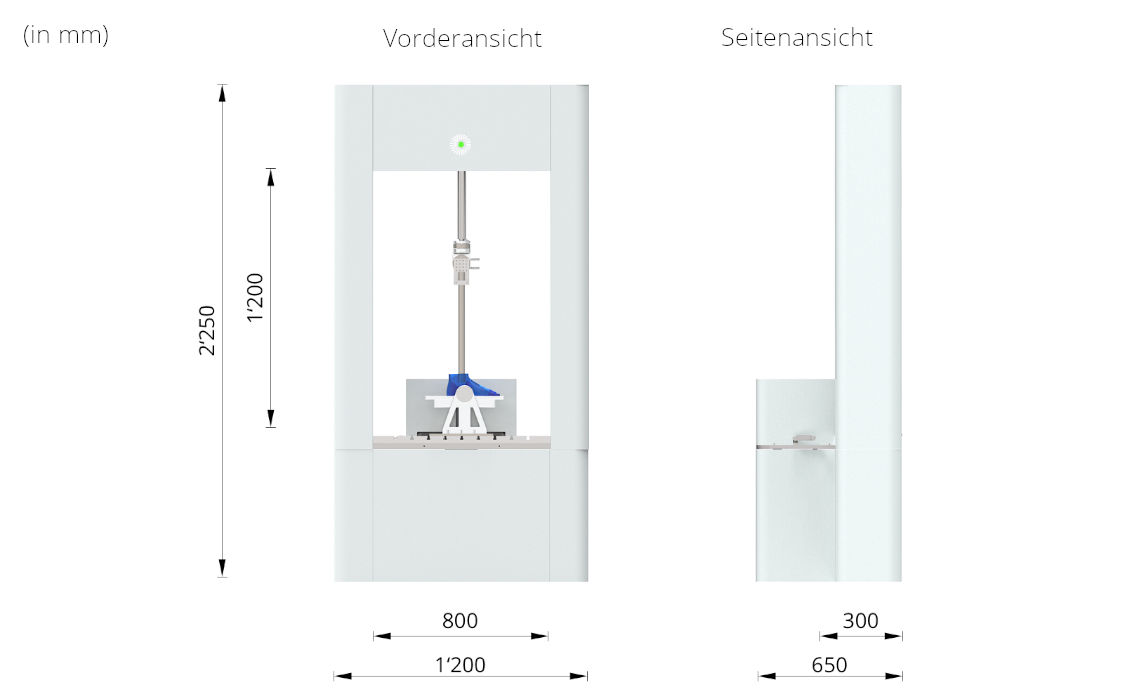

| Arbeitsraum | Höhe | mm | 1'200 | |||
| Breite Tiefe |
mm mm |
800 300 |
||||
| Elektrischer Anschluss | VAC | 480/230 | ||||
| Gewicht | kg | 650 |
Die Schwenktischbaugruppe kann aus der horizontalen Ausgangsposition um +60° bis -60° Grad gedreht werden. Der Tisch wird von überdimensionierten Kegelrollenlagern gestützt, um einen reibungsarmen, wartungsfreien Drehpunkt zu gewährleisten. Der Tisch ist in der Lage, ein Spitzendrehmoment von bis zu 600 Nm zu liefern. Ein Winkelaufnehmer (ADT) ist auf der Schwenkwelle für die Regelung im geschlossenen Regelkreis montiert; eine Kupplung ist enthalten, um den Sensor vor Wellenversatz und Vibrationen zu schützen. Der Tisch kann mechanisch verriegelt werden, so dass der Rahmen für klassische Material- und Komponententests verwendet werden kann, falls gewünscht. Der gemäß ISO 22675 einstellbare Drehpunkt der Neigung enthält je nach Fussgröße Markierungen für sich wiederholende Versatzstellen.
